High Voltage DC Miniature Circuit Breaker

တရုတ်အခြေစိုက်ထုတ်လုပ်သူ Zhejiang Soutya New Energy LLC မှပံ့ပိုးပေးသော SYB5-40P မြင့်မားသောဗို့အား DC အသေးစားပတ်လမ်းဖြတ်ခြင်းသည် 1 500 V DC ဆားကစ်ကို အကာအကွယ်ပေးပါသည်။
အဓိကအင်္ဂါရပ်များ
• ဗို့အားမြင့်နိုင်မှု- single-pole 500 V DC၊ 1,500 V DC အထိ—ကြိုးများနည်းပြီး ကုန်ကျစရိတ်သက်သာသည်။
• ပိုမိုမြန်ဆန်စွာ၊ ပိုမိုလွယ်ကူသောတပ်ဆင်မှုအတွက်၊ နှစ်လမ်းညွန်မဟုတ်သော အကာအကွယ်။
• သာလွန်ဘေးကင်းစေရန်အတွက် ပိုကျယ်ပြန့်သော အဆက်အသွယ်ကွာဟချက်ရှိသော အဆက်အသွယ်များကို နှစ်ချက်ခွဲပါ။
• photovoltaic စနစ်များရှိ DC ပေါင်းစပ်သေတ္တာများအတွက် အကောင်းဆုံးဖြစ်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

SGB5-40P High Voltage DC Miniature Circuit Breaker ကို တရုတ်နိုင်ငံမှ ပံ့ပိုးပေးပါသည်။ ထုတ်လုပ်သူ Zhejiang Soutya New Energy LLC သည် 1500 V DC၊ နှစ်သွယ်ရှိသည်။ နှင့် 1.5 kA ကွဲထွက်သော သေးငယ်သော polarized မဟုတ်သော ဘရိတ်ကာ၊ PV၊ BESS အတွက် စံပြ နှင့် EV-အားသွင်းကာကွယ်မှု။

ဝိသေသ

မိုက်ခရိုဂရစ်များ။
ဝင်ရိုးစွန်းမဟုတ်သော၊ bidirectional ကာကွယ်မှု;
ဝန်ပိုကာကွယ်မှု;
အတိုကောက်;
တိုတောင်းသောပတ်လမ်းကာကွယ်မှု;
မြင့်မားသောဖောက်ထွင်းနိုင်စွမ်း;

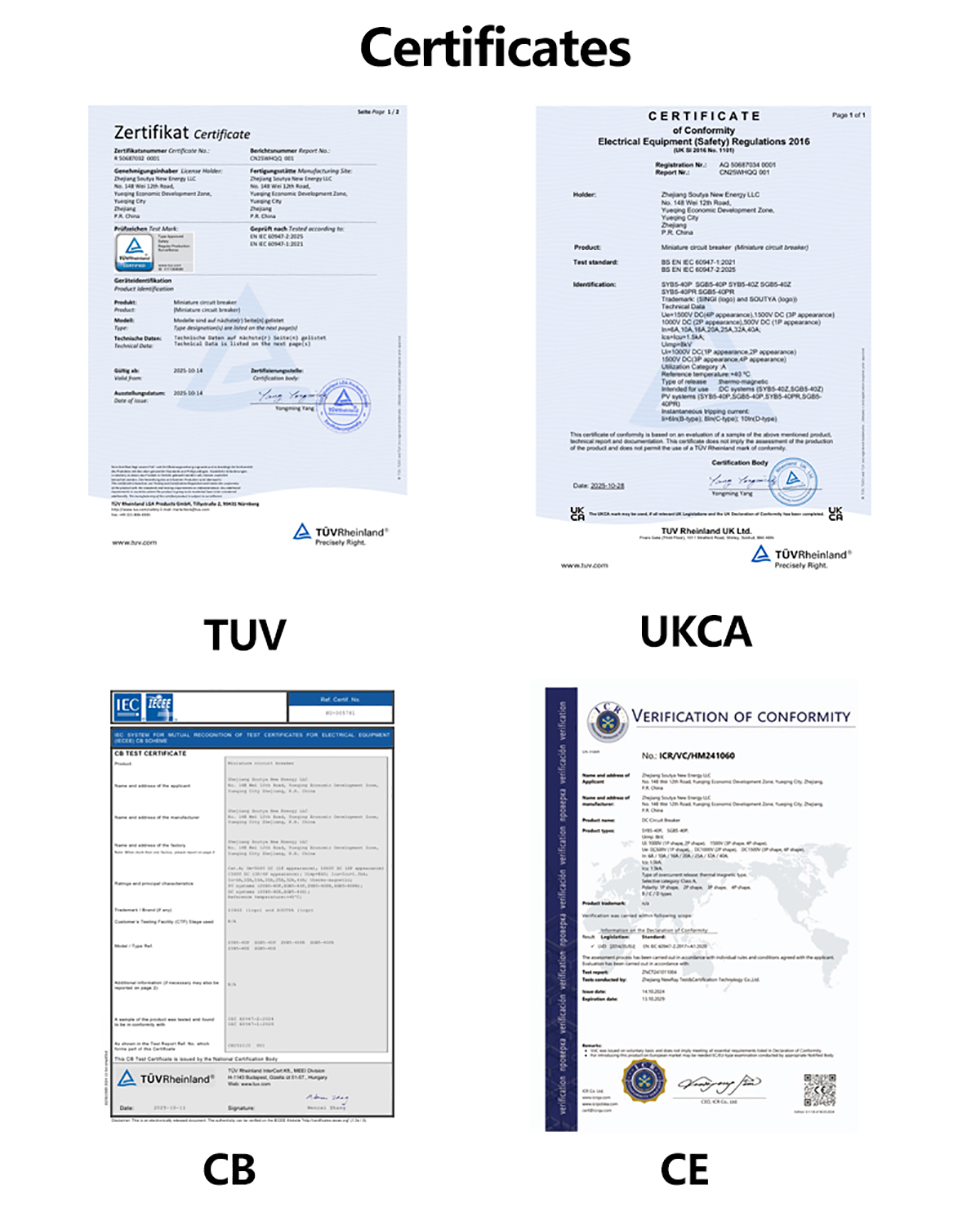

လက်မှတ်များ- CB ၊ CE ၊ TUV ၊ UKCA

လျှောက်လွှာအခြေအနေများ

SGB5-40P မြင့်မားသောဗို့အား DC အသေးစား circuit breaker သည် နေရာချွေတာပေးသည်၊ 1 500 V DC ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စနစ်များ—PV၊ သိုလှောင်မှု၊ EV အားသွင်းကိရိယာများနှင့် DC

1. PV DC ပေါင်းစပ်သေတ္တာများ

- 1500 V DC အဆင့်သတ်မှတ်ချက်သည် ပိုရှည်သောကြိုးများကို အရေအတွက်ဖြတ်တောက်နိုင်စေပါသည်။ ပေါင်းစပ်သေတ္တာများ; နှစ်လမ်းညွန် အကာအကွယ်သည် ပြောင်းပြန် ညအချိန်ကို ကိုင်တွယ်သည်။ ရေစီးကြောင်း။

2. လုပ်ငန်းသုံး / လူနေအိမ်ဘက်ထရီ ထိန်သိမ်းများ

- polarized မဟုတ်သော ဝါယာကြိုးများသည် အပြိုင် သို့မဟုတ် ဘက်ထရီ လဲလှယ်ခြင်းကို ရိုးရှင်းစေသည်။ မော်ဂျူးများ; အပူ-သံလိုက် ခရီးစဉ်သည် အားသွင်း/ထုတ်လွှတ်မှု ချို့ယွင်းချက်များကို လျင်မြန်စွာ ခွဲထုတ်သည်။

3. 150 kW+ DC အမြန်အားသွင်းစခန်းများ

- 18 မီလီမီတာ အကျယ်ရှိ DIN-ရထားလမ်း ဒီဇိုင်းသည် ကျစ်လစ်သိပ်သည်းသော အားသွင်းကိရိယာများနှင့် ကိုက်ညီပါသည်။ 1.5 kA breaking capacity သည် internal DC bus ကို လုံခြုံစေပါသည်။

4. DC မိုက်ခရိုဂရစ်များနှင့် ဒေတာစင်တာ DC ဖြန့်ဖြူးမှု

- 750 V / 1 000 V / 1 500 V DC အကိုင်းအခက်ဆားကစ်များကိုကာကွယ်ပေးသည်; B၊ C သို့မဟုတ် D မျဉ်းကွေးများသည် အမျိုးမျိုးသော ဝန်ပရိုဖိုင်များနှင့် ကိုက်ညီသည်။

5. အမြင့် သို့မဟုတ် ပြင်ပတွင် ဖြန့်ဝေထားသော PV

- −30°C မှ +70°C အထိ 2000 m အထိ မပျက်စီးစေဘဲ အသုံးပြုနိုင်သည် အမြင့်၊ ကြမ်းတမ်းသောပတ်ဝန်းကျင်နှင့် လိုက်ဖက်သည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

မော်ဒယ်		SGB5-40P
ဝင်ရိုးစွန်း		1P	2P	3P	4P
အလုပ်လုပ်သည့်ဗို့အား Ue အဆင့်သတ်မှတ်ထားသည်။		500VDC	1000VDC	1500VDC	1500VDC

အများဆုံးဘောင်လက်ရှိ		40A
လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။		6A၊ 10A၊ 16A၊ 20A၊ 25A၊ 32A၊ 40A
Rated Insulation Voltage Ui		1000VDC		1500VDC
အဆင့်သတ်မှတ်ထားသော impulse သည် ဗို့အား Uimp ခံနိုင်ရည်ရှိသည်။		8kV

ခလုတ်တိုက်ခြင်း လက္ခဏာများ		B/C/D
ခလုတ်တိုက်ခြင်း အမျိုးအစား		အပူ-သံလိုက်
Operational Breaking Capacity Ics		1.5kA(DC)

အဆုံးစွန်သော ဖောက်ထွင်းနိုင်မှု lcu		1.5kA(DC)
လျှပ်စစ်ဘဝ
အမှန်တကယ် ပျမ်းမျှတန်ဖိုး		ပျမ်းမျှ အကြိမ် ၁၀၀၀
စံသတ်မှတ်ထားသော တန်ဖိုး		အကြိမ် 300
စက်ပိုင်းဆိုင်ရာဘဝ
အမှန်တကယ် ပျမ်းမျှတန်ဖိုး		≥15000ကြိမ်
စံသတ်မှတ်ထားသော တန်ဖိုး		9700 ကြိမ်
Overvoltage အမျိုးအစား		Ⅲ
လေထုညစ်ညမ်းမှုဒီဂရီ		3
ကာကွယ်မှုအဆင့်		IP40; Termina IP20
အစိုဓာတ်နှင့် အပူဒဏ်ခံနိုင်ရည်ရှိသည်။		အမျိုးအစား၂
နှိုင်းရစိုထိုင်းဆ		≤95%
တုန်ခါမှု ခုခံမှု		IEC60068-2-6 အရ
စက်ပိုင်းဆိုင်ရာ ထိခိုက်မှု ခုခံမှု ကန့်သတ်ချက်များ		IEC60068-2-27 အရ

Wiring Capacity		2.5 ~ 35 mm²
Wiring Torque		3.0Nm
လည်ပတ်နေသော ပတ်ဝန်းကျင် အပူချိန်		-30 ℃ ~ + 70 ℃
သိုလှောင်မှုပတ်ဝန်းကျင် အပူချိန်		-40 ℃ ~ + 85 ℃
တပ်ဆင်ခြင်းနည်းလမ်း		DIN35
အမြင့်		≤2000m
အလေးချိန်		0.13 ကီလိုဂရမ်/ဝင်ရိုးစွန်း
အတိုင်းအတာ	အရှည်	108mm

	အကျယ်	18mm	36mm	54mm	72mm
	အရပ်အမြင့်	အများဆုံး 78 မီလီမီတာ
အထုပ်	Pcs/Box	12	6	4	3

	သေတ္တာ/ပုံး	10
	ကတ်တွန်/Pallet	80
သိုလှောင်မှု		ကုန်ပစ္စည်းကို လေဝင်လေထွက်ကောင်းသော ဂိုဒေါင်တွင် သိမ်းဆည်းထားသင့်သည်။ နှိုင်းရစိုထိုင်းဆ 80% နှင့်ပတ်ဝန်းကျင်အပူချိန်ထက်မပိုစေရ။ -40 ℃ နှင့် + 80 ℃ အကြားရှိသင့်သည်။ ထို့အပြင်၊ မရှိသင့်ပါ။ အက်စစ်ဓာတ်၊ အယ်ကာလိုင်း သို့မဟုတ် အဆိပ်ဓာတ်ငွေ့များ ရှိနေသည်။

ပုံပန်းသဏ္ဍာန်နှင့် တပ်ဆင်မှု အတိုင်းအတာများ

High Voltage DC Miniature Circuit Breaker

DC Wiring Diagram

High Voltage DC Miniature Circuit Breaker

Derating Factor

အပူချိန် Derating Factor Table

အပူချိန်	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5 ℃	0 ℃	5 ℃	10 ℃	15 ℃
အဆင့်သတ်မှတ်ထားသော Operating Current Coefficient	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


အပူချိန်	20 ℃	25 ℃	30 ℃	40 ℃	45 ℃	50 ℃	55°C	60 ℃	65°C	70 ℃
အဆင့်သတ်မှတ်ထားသော Operating Current Coefficient	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

အမြင့်အဆင့်သတ်မှတ်ကိန်းဇယား

အမြင့် / m	2000	3000	4000	5000
အလုပ်လုပ်နေသော Current Coefficient ကို အဆင့်သတ်မှတ်ထားသည်။	1	0.96	0.91	0.86
အလုပ်လုပ်သော Voltage Coefficient ကို အဆင့်သတ်မှတ်ထားသည်။	1	1	1	1
အဆင့်သတ်မှတ်ထားသော Power Frequency သည် Voltage Coefficient ကိုခံနိုင်ရည်ရှိသည်။	1	0.9	0.82	0.71
အဆင့်သတ်မှတ်ထားသော Impulse Withstand Voltage Coefficient	1	0.9	0.82	0.71
အဆင့်သတ်မှတ်ကန့်သတ်ထားသော တိုတောင်းသောဆားကစ်အပိုင်း စွမ်းဆောင်ရည်နှင့် လျှပ်စစ်သက်တမ်း ကိန်းဂဏန်း	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

MCBS ၏ ဘေးချင်းကပ် တပ်ဆင်ခြင်းအတွက် Derating factor table

MCB ၏အမှတ်	1	၂~၃	၄~၅	၆~၈	၉~၁၀
In≤25A Coefficient	1	0.96	0.9	0.8	0.7
32A≤In≤63A ဖော်ကိန်း	1	0.92	0.8	0.7	0.6

အသုံးအဆောင်

MX အရန်ထုတ်ကိရိယာ
Rated Control Voltage ကျွန်ုပ်တို့	DC: 24~48V AC: 110~230V
အများဆုံး Tripping အချိန်	<10ms
Coil Resistance	5Ω
လက်ရှိကန့်သတ်ချက်	≥1.6A
စက်ပိုင်းဆိုင်ရာဘဝ	အကြိမ် 10000
လျှပ်စစ်ဘဝ	အကြိမ် 4000
ဝါယာကြိုးလိမ်	0.8N ·m
ကြိုးသွယ်နိုင်မှု	1.0mm² Hard ဝါယာကြိုး
	terminal lugs ပါရှိသော 1.0mm²ပျော့ဝိုင်ယာကြိုး
Operating Temperature Range	-30 ℃ ~ + 70 ℃


ပတ်ဝန်းကျင်အခြေအနေ	ပေါက်ကွဲစေတတ်သော အရာများ မရှိစေရ၊ အန္တရာယ်မရှိစေရပါ။ ဓာတ်ငွေ့များ သို့မဟုတ် လျှပ်ကူးပစ္စည်းဖုန်မှုန့်များသည် လျှပ်ကူးပစ္စည်းကို တိုက်စား သို့မဟုတ် ပျက်စီးစေနိုင်သည်။
စုဝေးနေရာ	circuit breaker ၏ဘယ်ဘက်ခြမ်းသို့

တပ်ဆင်မှုအခြေအနေများ	DIN35mm စံရထားလမ်း တပ်ဆင်ခြင်း။

အရန်အဆက်အသွယ် OF
အဆက်အသွယ်ဖြတ်တောက်နိုင်စွမ်း	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
အနိမ့်ဆုံးလည်ပတ်မှုဗို့အား	5V


အနိမ့်ဆုံး Operating Current	10mA


အဆင့်သတ်မှတ် လျှပ်ကာဗို့အား	500V
အကန့်အသတ်ဖြင့် တိုတောင်းသော လျှပ်စီးကြောင်း Ik အဆင့်သတ်မှတ်ထားသည်။	1000A
ဇော်ဂျီအပူလျှပ်စီးကြောင်း Ith	4A
စက်ပိုင်းဆိုင်ရာဘဝ	အကြိမ် 10000
လျှပ်စစ်ဘဝ	အကြိမ် 4000
ဝါယာကြိုးလိမ်	0.8N ·m
ကြိုးသွယ်နိုင်မှု	1.0mm²
အဆက်အသွယ်အရေအတွက်	ပုံမှန် ၁ ပွင့်၊ ၁ လုံး ပုံမှန်ပိတ်တယ်။

Operating Temperature Range	-30 ℃ ~ + 70 ℃
ပတ်ဝန်းကျင်အခြေအနေ	ပေါက်ကွဲစေတတ်သော အရာများ မရှိစေရ၊ အန္တရာယ်မရှိစေရပါ။ ဓာတ်ငွေ့များ သို့မဟုတ် လျှပ်ကူးပစ္စည်းဖုန်မှုန့်များသည် လျှပ်ကူးပစ္စည်းကို တိုက်စား သို့မဟုတ် ပျက်စီးစေနိုင်သည်။

စုဝေးနေရာ	circuit breaker ၏ဘယ်ဘက်ခြမ်းသို့

တပ်ဆင်မှုအခြေအနေများ	DIN 35mm စံရထားလမ်း တပ်ဆင်ခြင်း။
