PV စောင့်ကြည့်ရေးသေတ္တာ

SYCM7 PV Monitory China မှထုတ်လုပ်သူ Zhejiang Sony LlC မှပေးသော SYCM7 PV Op65 ဝင်းဘောင် Photovoltaic နှင့်စွမ်းအင်သိုလှောင်မှုစနစ်စောင့်ကြည့်ရေးစီမံခန့်ခွဲမှုပလက်ဖောင်းအတွက်သီးသန့်အချက်အလက်စုဆောင်းသူ။ အဲဒါကိုဖွင့်ပေးတယ် interface ကိုစုစည်းခြင်း, protocol ပြောင်းလဲခြင်း, အချက်အလက်ကောက်ယူခြင်း, အချက်အလက်သိုလှောင်ခြင်း, Photovoltaic နှင့်စွမ်းအင်သိုလှောင်မှုစနစ်များအတွင်းရှိအမျိုးမျိုးသောကိရိယာများအတွက်ပြုပြင်ထိန်းသိမ်းမှု။

ကွန်ယက် application များ

Photovoltaic နှင့်စွမ်းအင်သိုလှောင်မှုစနစ်များအတွက်သက်ဆိုင်သည်။

1. မိုဘိုင်းအက်ပလီကေးရှင်းမှတဆင့်မိုဘိုင်းအက်ပ်မှတဆင့် Mobile App မှတဆင့် On-end စစ်ဆင်ရေး။
2.Supports ကွန်ရက် ViRs485:
- Huawei Inverters, Pid နှင့်အခြားကိရိယာများနှင့်ချိတ်ဆက်ထားသည်။
- တတိယပါတီ inverters များ, ပတ် 0 န်းကျင်ဆိုင်ရာစောင့်ကြည့်ရေးကိရိယာများ, စံ modbus-rtu protocol ။ - DL / T645 protocol ကို သုံး. မီတာနှင့်ချိတ်ဆက်သည်။
- Standard IEC103 protocol ကိုအသုံးပြုပြီး devices များနှင့်ချိတ်ဆက်ထားသည်။
3.Supports ကွန်ယက်သည် Ethernet မှတဆင့် Inserters, Smart Energy Storage Controllers (Smart PCS) နှင့်ပေါင်းစပ်ရန် String စွမ်းအင်သိုလှောင်မှုစနစ်များ, MBUS CCO နှင့် Sts ။
4.SUAWEI Inverters နှင့် PIB-PVBOX ကိုချိတ်ဆက်ရန် MBUS ကွန်ယက်ချိတ်ဆက်မှုသည် Mibus Networking ကို Mibus Networking ။
5.Supports dual-plane ကို Redunder Transmission အတွက် Redundant ကွန်ယက်။
6.Supports စီမံခန့်ခွဲမှုစနစ်များနှင့်ဆက်သွယ်မှု -
- Modbus-TCP protocol ကို အသုံးပြု. Modbus-TCP protocol ကို အသုံးပြု. စီမံခန့်ခွဲမှုစနစ်များသို့မဟုတ်တတိယပါတီစက်ပစ္စည်းများသို့ချိတ်ဆက်ထားသည်။
- ဒေသတွင်းကွန်ယက်တစ်ခုမှ Wired Network မှတစ်ဆင့် IEC104 protocol ကို အသုံးပြု. IEC104 protocol ကို အသုံးပြု. IEC104 protocol ကို အသုံးပြု. စီမံခန့်ခွဲမှုစနစ်များသို့မဟုတ်တတိယပါတီကိရိယာများသို့ဆက်သွယ်သည်။
- 0 မ်းသာသောကွန်ယက်မှတစ်ဆင့်ငန်း Protocol ကို သုံး. SOSE Protocol ကိုသုံးပြီးစီမံခန့်ခွဲမှုစနစ်များသို့မဟုတ်တတိယပါတီကိရိယာများနှင့်ချိတ်ဆက်ထားသည်။

မှတ်ချက် -
IEC104 protocol ကို အသုံးပြု. စီမံခန့်ခွဲမှုစနစ်များနှင့်ချိတ်ဆက်ရန် 4G / 3G / 2G / 2G / 2G / 2G / 2G / 2G / 2G သို့မဟုတ် LTE Private Networks မှတဆင့်ကွန်ယက်ချိတ်ဆက်ခြင်းကိုမပံ့ပိုးပါ။

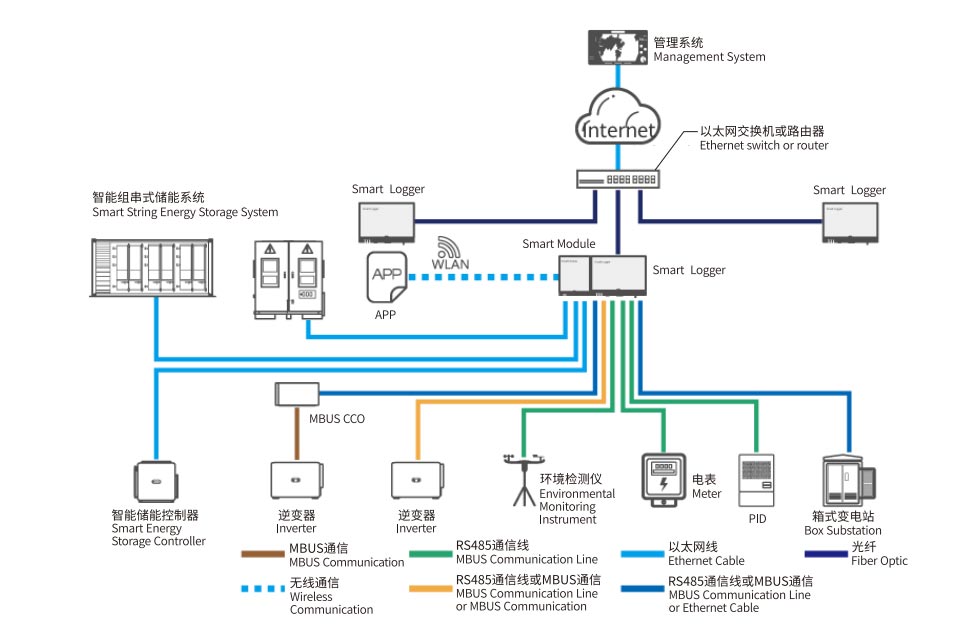

ပုံမှန်ကွန်ယက်အခြေအနေများ

ဖိုင်ဘာလက်စွပ်ကွန်ယက်, ဖိုင်ဘာကြယ်ပွင့်ကွန်ယက်နှင့် Ethernet ကြယ်ပွင့်ကွန်ယက်များကိုထောက်ပံ့သည်။

1.Fiber လက်စွပ်ကွန်ယက်

မှတ်ချက် -
Smartlogger နှင့်ဖွဲ့စည်းထားသောဖိုင်ဘာလက်စွပ်ကွန်ယက်သည် Smartlogger 15 ယောက်အထိချိတ်ဆက်နိုင်သည်။ တစ်ခုချင်းစီသည်ဆက်သွယ်နိုင်သည် Inverters, ပတ် 0 န်းကျင်ဆိုင်ရာစောင့်ကြည့်လေ့လာရေးကိရိယာများ, မီတာနှင့်အခြားကိရိယာများ။
ဖိုင်ဘာခလုတ်သည်စံ RSTP protocol ကိုထောက်ပံ့ရန်နှင့်ဖွင့်ရမည်။ switch's bridge ကို ဦး စားပေးထက်ပိုမိုမြင့်မားထားပါ SmartLogger 0x8000 (အကြံပြုသည် - 0x7000; တန်ဖိုးနိမ့်သည်။ အဆိုပါ configuration ကို method forrstp နှင့် bridge ကို ဦး စားပေးလုပ်ငန်းရှင်နှင့်တိုင်ပင်သင့်သည်။ switch သည် RSTP ကိုမပံ့ပိုးပါက, ဖိုင်ဘာလက်စွပ်ကွန်ယက်ကိုကွင်းဆက်သို့မဟုတ်ကြယ် topology သို့ကူးပြောင်းရမည်။
Multiple Multiple Multiple Fiber Ring ကွန်ယက်များကို Ethernet switch မှတဆင့် စုစည်း. စီမံခန့်ခွဲမှုစနစ်နှင့်ချိတ်ဆက်နိုင်သည်။

2.Fiber သို့မဟုတ် Ethernet ကြယ်ပွင့်ကွန်ယက်

မှတ်ချက် -
Multiple Partlogger မျိုးစုံ Ethernet switch မှတဆင့်စုစည်းပြီးစီမံခန့်ခွဲမှုစနစ်နှင့်ချိတ်ဆက်နိုင်သည်။
Smartlogger ကို Ethernet switch ကိုချိတ်ဆက်သောအခါအမြင့်ဆုံးဆက်သွယ်ရေးအကွာအဝေးမှာ 12 ကီလိုမီတာ (4 ကီလိုမီတာ) ဖြစ်သည် Optional 100 Mbps optical module (10 ကီလိုမီတာ) သို့မဟုတ် 10 ကီလိုမီတာ (Optional 1 Gbps optical module နှင့်); ethernet မှတဆင့်ချိတ်ဆက်သောအခါ cable ကိုအမြင့်ဆုံးအကွာအဝေး IS100 မီတာ။
Smartlogger သည် 4G / 3G / 2G နှင့် LTE ပုဂ္ဂလိကကွန်ရက်များအပါအ 0 င်ကြိုးမဲ့ကွန်ယက်များကိုထောက်ပံ့သည်။

3.4G ကွန်ယက်

4.Lte သီးသန့်ကွန်ယက်ကွန်ယက်ချိတ်ဆက်မှု

မှတ်ချက် -
WAN ဆိပ်ကမ်းသည် Poe Module တစ်ခုနှင့် Poe Surger မှ CPE (0 န်ဆောင်မှုပေးသောပစ္စည်းကိရိယာများ) နှင့်ချိတ်ဆက်ထားသည် ကာကွယ်ပေးသူ။
Smartlogger ၏ IP လိပ်စာနှင့် CPE ၏ IP လိပ်စာကိုတူညီသော subnet အတွင်းသတ်မှတ်ထားရမည်။
