DC 1500V Fuse Holder

SYF5-50P DC 1500V Fuse Holder၊ 50 A photovoltaic ဘေးကင်းရေး သယ်ဆောင်သူ တရုတ်ထုတ်လုပ်သူ Zhejiang Soutya New Energy LLC မှထောက်ပံ့ပေးသည် - သည်တစ်ခုဖြစ်သည်။ ခရမ်းလွန်ရောင်ခြည်ခံနိုင်ရည်ရှိသော polycarbonate ဖြင့်တည်ဆောက်ထားသော panel-mount ကာကွယ်မှုယူနစ် ကြာရှည်ခံပြင်ပစွမ်းဆောင်ရည်အတွက် အိမ်နှင့် IP65 အဆင့်သတ်မှတ်ထားသော တံဆိပ်ခတ်ခြင်း။ ဟိ ကိုင်ဆောင်သူသည် 10 × 38 မီလီမီတာ gPV ဖျူးဒြပ်စင် (2.2 × 13.2 စင်တီမီတာ အလုံးစုံ) ကိုသော့ခတ်ထားပြီး၊ 25 kA breaking-capacity fault clearance ကို မြင်နိုင်သော-break ဖြင့် ပေးဆောင်သည်။ ညွှန်ပြမှုနှင့် ပြုပြင်ထိန်းသိမ်းမှု ဘေးကင်းရေး ၊ စက်ရုံ-ဝါယာကြိုးဖြင့် အပြုသဘောဆောင်သော၊ အနုတ်လက္ခဏာ နှင့် PE ရပ်စဲမှုများသည် ယုံကြည်စိတ်ချရသော မြေပြင်အဆက်ပြတ်မှုကို သေချာစေသည်။ အင်ဂျင်နီယာ single- သို့မဟုတ် multi-string PV-arrays၊ ၎င်းသည် မရှိမဖြစ်လိုအပ်သော over-current ကိုထောက်ပံ့ပေးသည်။ အထီးကျန်ခြင်းနှင့် သာတူညီမျှသော နှောင်ကြိုးများ။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

လျှောက်လွှာအခြေအနေများ

1.Utility-scale PV ပေါင်းစပ်သေတ္တာများ

182/210 mm modules ၏ 50 A အထိ 500 V DC ကြိုးများ၊ 10.3 × 85 မီလီမီတာ ဖျူးလင့်ခ်များ 2.5 MW လုပ်ကွက်များတွင် သေတ္တာအရေအတွက်ကို ဖြတ်တောက်ပြီး ကြိုးတစ်ချောင်းလျှင် 28-40 A ကို ခွင့်ပြုပါ။

2. လုပ်ငန်းသုံး/စက်မှုလုပ်ငန်း ခေါင်မိုးများ ≥ 30 kW

1 300–1 500 V MPPT သုံးဆင့် 50 kW–110 kW အင်ဗာတာများသည် 25 မှ အကျိုးကျေးဇူး ယုံကြည်စိတ်ချရသော arc မျိုးသုဉ်းမှုအတွက် kA ကွဲထွက်နိုင်စွမ်းနှင့် 1 မီလီမီတာ အဆက်အသွယ်ကွာဟချက်။

3.Containerized ဘက်ထရီ စွမ်းအင်သိုလှောင်မှုစနစ်များ (BESS)

1 200–1 500 V DC ဘက်ထရီ 2.5 MWh အထိ သိုလှောင်နိုင်သည်; 50 အဆင့်သတ်မှတ်ချက်သည် တစ်ပွဲစီကို ကာကွယ်ပေးသည်။ 25 kA Icu သည် ဘက်ထရီ တိုတောင်းသော လျှပ်စီးကြောင်းအား အပြည့်အဝ ကိုင်တွယ်နေချိန်တွင် ဖြစ်သည်။

4.150 kW–400 kW DC အမြန်အားသွင်းစခန်းများ

rectifier stack နှင့် dispenser အကြား 1 000–1 500 V DC ဘတ်စ်ကားကို ကာကွယ်ပေးသည်၊ fuse isolator သည် ပိတ်ခြင်းမရှိဘဲ ပြုပြင်ထိန်းသိမ်းနေစဉ်အတွင်း ဘေးကင်းစွာ ဆုတ်ခွာနိုင်စေပါသည်။ charger bank တစ်ခုလုံးကို ချလိုက်ပါ။

5.PV + သိုလှောင်မှု EV အားသွင်းအချက်အချာ

တူညီသော 1 500 V bus တွင် နှစ်ခုသုံးခြင်း- PV input string တစ်ခုလျှင် fuse isolator တစ်ခုနှင့် အပိုပစ္စည်းများနှင့် ထောက်ပံ့ပို့ဆောင်မှုများကို ရိုးရှင်းစေသော ဘက်ထရီ ထိန်သိမ်းတစ်ခုအတွက် အခြားတစ်ခု။

6. သဲကန္တာရ သို့မဟုတ် ရေပေါ် PV အပင်များ

−50°C မှ +90°C လည်ပတ်မှုအကွာအဝေးနှင့် IP20 finger-safe terminals ခံနိုင်ရည် ကြမ်းတမ်းသောပြင်ပ သို့မဟုတ် စိုထိုင်းဆမြင့်သောပတ်ဝန်းကျင်၊ 85 မီလီမီတာ fuse ဒြပ်စင်ပိုမိုမြင့်မားပေးသည်။ ကေဘယ်ကြိုးရှည်ကြီး သွယ်တန်းဖို့ ငါမဖြတ်ဘူး။

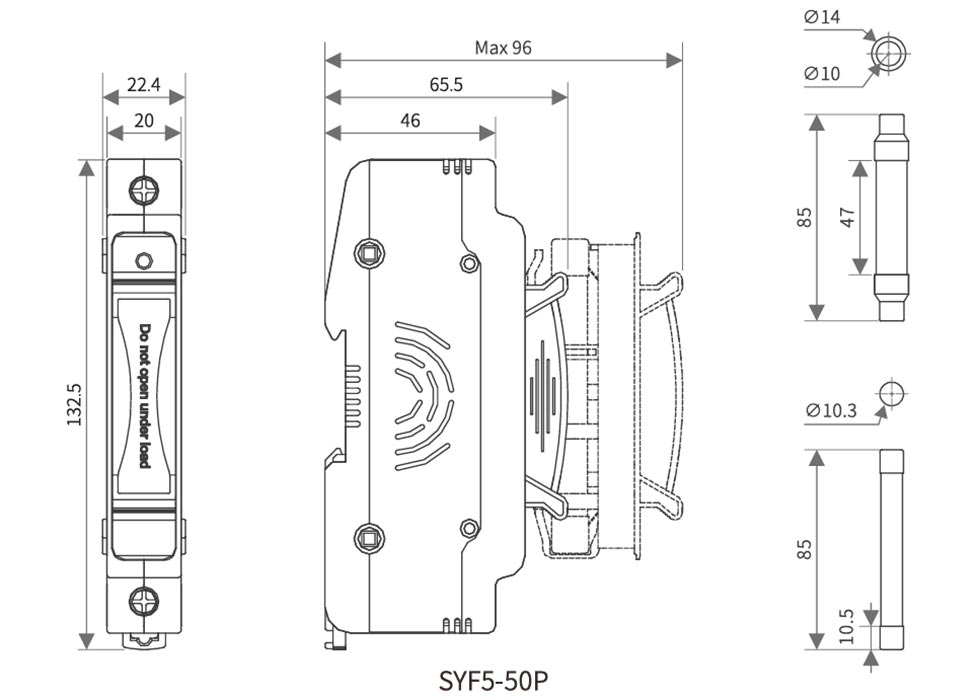

ပုံပန်းသဏ္ဍာန်နှင့် တပ်ဆင်မှု အတိုင်းအတာများ

DC Wiring Diagram
