1000V DC Combiner Box 2 1 တွင် MCB အမျိုးအစား 1 တွင်

1000V DC Combiner Box 2 တွင်တရုတ်ကထောက်ပံ့သော MCB အမျိုးအစား 1 တွင် MCB အမျိုးအစား ထုတ်လုပ်သူ Zhejiang Sony Lll သည် 1000 v dc photovoltaic ဖြစ်သည် ကျစ်လစ်သိပ်သည်းသော, UV - တည်ငြိမ်သော polycarbonate မှပုံသွင်း။ IP65, ဖုန်မှုန့်များ, အစိုဓာတ်နှင့်ကြာရှည်နေရောင်ခြည်စွမ်းအင်သုံးနေရောင်ခြည်စွမ်းအင်သုံးအစိတ်အပိုင်းများ ထိတွေ့ခြင်း။ အတွင်းပိုင်းတွင် DC Fuse ကိုင်ဆောင်သူလေး ဦး သည်လက်ရှိကာကွယ်မှုကိုပေးသည် နှစ်ခု input string ကို Class II DC Surge Protect Suppor Device (SPD) ညှပ် ယာယီနှစ်ကြိမ်တိုင် (MCB) (MCB) တစ် ဦး တည်းသောအရာနှစ်ခုနှင့်နှစ်ကြိမ်ပဲ load-switching နှင့် take-circuit အထီးကျန်နှစ်မျိုးလုံးကိုပေးပို့သည်။ စက်ရုံ - ကြိုတင်ဝါယာကြိုး အပြုသဘော, အနုတ်လက်ခဏာနှင့် PE ဘတ်စ်ကားများသည်အနိမ့်အနိမ့်အမြင့်ဆုံး 2-in 1-out configuration streamlines သေးငယ်တဲ့အပေါ် cabling နေစဉ်နှောင်ကြိုး ခေါင်မိုးပေါ်သို့မဟုတ်သုံးဆ - stringS stringS sub-arrays ။ ဒီဇိုင်းသည်လုံခြုံစိတ်ချရသောချိုးဖောက်မှုများကိုကမ်းလှမ်းသည် ပြုပြင်ထိန်းသိမ်းမှုအထီးကျန်နှင့်မရှိမဖြစ်လိုအပ်သော string-level ကာကွယ်မှု အာကာသချွေတာခြင်း, နံရံ - တောင်ခြေရာ။

နည်းပညာဆိုင်ရာ parameter

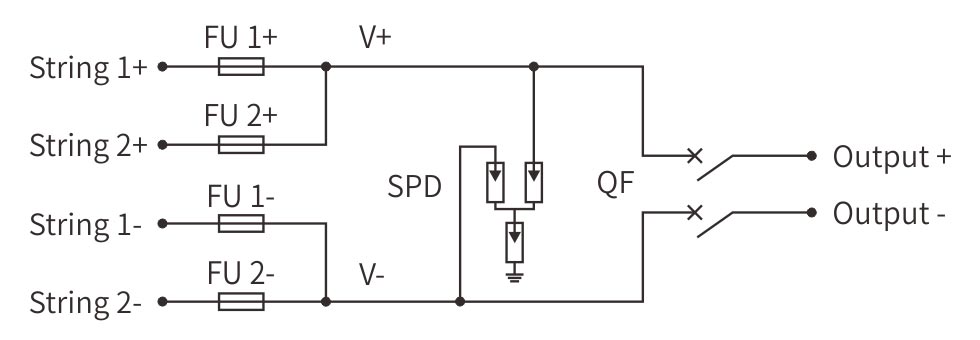

ဝါယာကြိုးပုံ

လျှောက်လွှာဇာတ်လမ်းတစ်ပုဒ်

1.PV string consolidation - ခေါင်မိုးပေါ်ကနေခင်းကျင်းမှု

module များသို့မဟုတ် parapet နံရံများအောက်တွင်တပ်ဆင်ထားသည့် box သည် PV strings နှစ်ခုကိုပေါင်းစည်းသည် တစ်ခုတည်း DC output သို့။ လေး ဦး ဖျူးကိုင်ဆောင်သူတစ် ဦး ချင်းစီ string ကိုပေးသည် Over- လက်ရှိကာကွယ်မှု, လူတန်းစား II SPD ညှပ်ပိတ်ဆို့မှုမှခွဲခွာနေစဉ် အနီးအနားရှိလျှပ်စီးလှုပ်ရှားမှု။ ရှေ့လည်ပတ်သည့် MCB သည်မြင်နိုင်သောချိုးဖောက်မှု သီးခြားစီပြုပြင်ထိန်းသိမ်းမှုသို့မဟုတ်ခေါင်မိုးပေါ်ရှိဘေးကင်းလုံခြုံသော့ခတ်ခွင့်ပြုသည် ဝင်ရောက်စွက်ဖက်မှု။

2.Agriculalural DC feeders - ဆည်မြောင်းနှင့်မွေးမြူရေးစနစ်များ

Pump Houses သို့မဟုတ် Barn Lofts တွင်နံရံတပ်ဆင်ထားသည့်ယူနစ်သည်နေရောင်ခြည်စွမ်းအင်ထုတ်လုပ်သည် dc brushless pumps နှင့်နို့ရည်ပစ္စည်းကိရိယာများမှ DC ။ IP66 တံဆိပ်ခတ်စပါးကိုဖယ်ထုတ်သည် ဖုန်မှုန့်နှင့်ဖိအားမြင့်မားသောဖိအားစီးရေနှင့်ပေါင်းစည်းထားသော MCB သည်လျင်မြန်စွာပါ 0 င်သည် ရာသီအလိုက်ပစ္စည်းကိရိယာများစစ်ဆေးမှုများသို့မဟုတ်ခါးပတ်အစားထိုးခြင်းမပြုမီပိတ်သိမ်း။

3.remote ဆက်သွယ်ရေးအမိုးအကာ - အရေးပါသောဆက်သွယ်ရေးအာဏာ

Tower ဒြပ်ပေါင်းများအတွင်း၌နေရာချထားသည်, ရေဒီယိုခေါင်းများနှင့်ဘက်ထရီဘဏ်များ။ SPD သည်အထိခိုက်မခံသော RF အီလက်ထရောနစ်ပစ္စည်းများဖြစ်သည် MCB သည်ဒေသခံ disconnect အဖြစ် MCB သည်ယာဗို့အားဖြင့်ကျော်ကြားခြင်းကိုဆန့်ကျင်သည် Tower Earthure တိုင်းတာမှုများသို့မဟုတ် Rectifier SWAPS များကိုဖျော်ဖြေရေးပညာရှင်များအတွက်ကျွမ်းကျင်သူများအတွက်။

4.Residerial Cluster Arrays - တိုက်ခန်းပိတ်ပင်တားဆီးမှု PV ဌာနခွဲများ

မီတာဗီရိုများသို့မဟုတ်ထပ်ခိုးဆုံခဲရောဂါများအတွင်း fixed, ဝင်း consolidates Shared Inverter အသုံးပြုမှုအတွက် module နှစ်ခု။ မီး - နှောင့်နှေး polycarbonate နှင့် string-level fusing လူနေထူထပ်သောအဆောက်အ ဦး များတွင်လုံခြုံမှုကိုတိုးမြှင့်ခြင်းနှင့် MCB ပေးသည် အရေးပေါ်ဖြေကြားသူများသည် DC ဘက်ခြမ်းကိုသီးခြားခွဲထုတ်ရန်တံဆိပ်ကပ်ထားသောအမှတ် မီးဖြစ်ရပ်။

5.industrial micro-grid node များ - အရန်ကူးခြင်းနှင့်အမြင့်ဆုံးရိတ်

forklift charks သို့မဟုတ် plc ထိန်သိမ်းနှင့်အတူစုံတွဲပေါ်ရှိ Skids အပေါ် flange-mounted box သည်နေရောင်ခြည်စွမ်းအင်သုံး input 15 kw လက်ကိုင်ကိုင်တွယ်သည်။ dual-string စွမ်းရည်ကိုက်ညီမှုကိုက်ညီ အထွတ်အထိပ်ရိတ်ခြင်း 0 ယ်လိုအားနည်းသောကိုယ်ရေးအချက်အလက်များနှင့်ညှိနှိုင်း SPD + MCB Sheelds Sheelds ဇယားကွက်နှစ်ခုလုံးမှအထိခိုက်မခံသော drive များနှင့် inverter အသွားအပြန်ဆူညံသံများထံမှမောင်းနှင်သည်။
